中国を代表する回路基板(PCB)&ボード組み立て(PCBA)工場

Coenrich

弊社について

Coenrich社は中国深センにある回路基板(PCB)&ボード組み立て(PCBA)の工場で、単層から30層までの生産能力とPCB設計を持っています。

Our PCB assembly:(回路基板組立サービス)には部品の調達から機能テスト、完成までを一貫して、世界中のお客様に製品をお届けしています。

Our Factory:弊社の工場は深圳市宝安区にあり、建屋面積は6000平米に150人前後の従業員が働いております。

Our Products:単層~30層(レイヤー)回路基板、高密度インターコネクタ基板(HDI PCB) 、高耐熱・低熱膨張多層基板(High-TG PCB)、ハロゲンフリー基板、高周波プリント基板、厚銅基板、リジッドフレキシブル基板、ロジャース基板(次世代超薄型コンポジット基板)、メラニン化粧板(ブラックコア)などで製造しております。

製品

層数(レイヤー数):4層
(メラニン化粧板PCBブラックコア)
板厚:1.6mm(完成時)
最小線幅及び間隔:0.3/0.03mm
表面処理:鉛フリー半田レベラー

層数(レイヤー数):4層PTFE
材質:PTFE(テフロン)
板厚:5mm
ソルダーマスク(SR)なし
表面処理:ENEPIG
(無電解ニッケル/パラジウム/金メッキ)
銅厚:2oz(完成時)
樹脂プラグホール

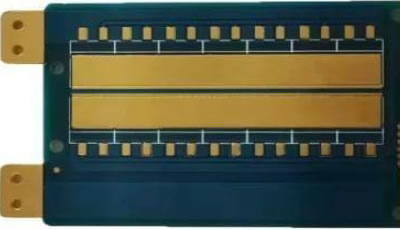

層数(レイヤー数):2層
厚銅基板
銅厚:15/6oz
表面処理:金メッキ10μ
板厚:3.2mm
寸法:85 * 82mm
最小穴径:0.4mm

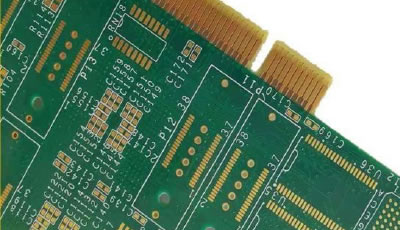

層数(レイヤー数):8層
PCB板材質:生益製FR4 Tg180
板厚:1.8mm
表面処理:
ENIG(無電解ニッケル/置換金メッキ) 3μ
特殊処理1:
30μゴールドフィンガー(金端子)
特殊処理2:BGA(ボールグリッドアレイ)
最小穴径:0.13mm

層数(レイヤー数):12層
PCB板材質:FR4 Tg170
板厚:1.6mm(完成時)
銅厚:1oz
表面処理:
ENIG(無電解ニッケル/置換金メッキ)2μ
寸法:98.679 * 113.284mm

層数(レイヤー数):12層 BVH(ブラインドビア)板
PCB板材質: RR4
最小穴径:0.4mm
最小線幅及び間隔:0.25mm4OZ
銅厚:4oz
表面処理:ENIG(無電解ニッケル/置換金メッキ)

層数(レイヤー数):
8層リジッドフレキシブル基板1.45mm
厚さ:1.45mm
最小穴径:0.25mm
最小線幅及び間隔:5/3.6mm
表面処理:
ENIG(無電解ニッケル/置換金メッキ)

層数(レイヤー数):18層
PCB板材質:生益製FR4 Tg180
板厚:2.0mm
銅厚:0.5/1oz
寸法:200 * 208mm
表面処理:
ENIG(無電解ニッケル/置換金メッキ)3μ/
ENIG範囲32%
インピーダンス制御

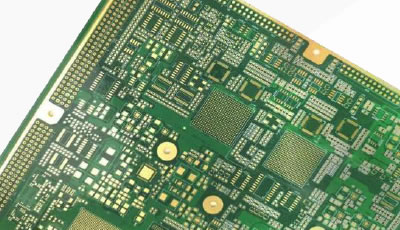

層数(レイヤー数):12層 HDI(高密度インターコネクタ基板)
樹脂プラグホール
寸法:125 * 200mm:
最小穴径:0.1mm
最小線幅及び間隔:3/3mil
銅厚:0.5oz/1oz
BGA(ボールグリッドアレイ)
ENIG(無電解ニッケル/置換金メッキ)3μ
PCB板材質: 松下製 M65775G

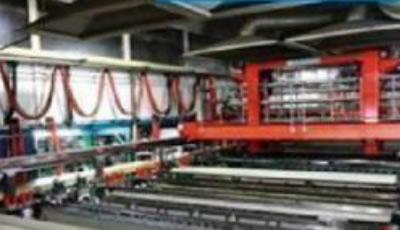

設備

AOI

小径穴あけ機

圧接機

めっきスルーホール

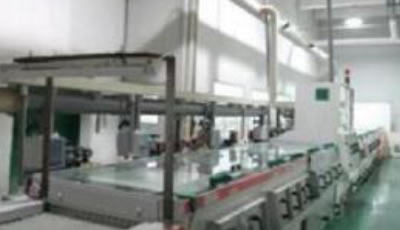

製造ライン

ブラウンオキサイド
(褐色酸化)処理

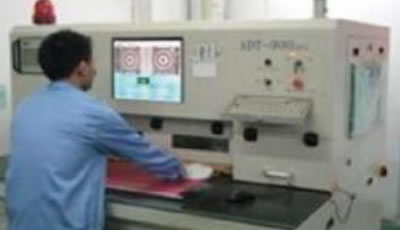

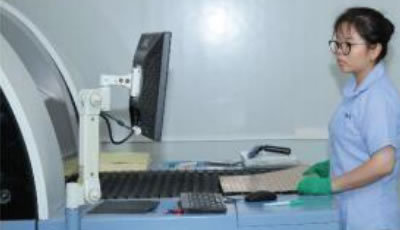

X線スキャニング
検査装置

製品の応用範囲

通信設備

コンピューター及び周辺機器

教育

産業用制御機器

軌道交通

貿易

企業目標

  • 技術革新

    科学的技術開発は技術革新と切り離すことができず、留まることことはない

  • 品質

    品質は私たちの命
    サービスは弊社の精神

  • 真摯な姿勢

    契約内容の厳格な執行
    企業コミットメントの厳格な執行
    不正行為の厳禁

  • 互恵関係

    弊社最大の目標は顧客が利益を得ること
    私たちの目指すモデルは互恵関係をもたらすこと
